💥 Heck

💎 Ziel:​

  • Die Navigations-LEDs im linken und rechten Flügel befestigen
  • Kabel ordentlich nach innen verlegen
  • Crimpen und JST-Stecker anbringen.
  • Servos einbauen

⭐ 1.Lichter​

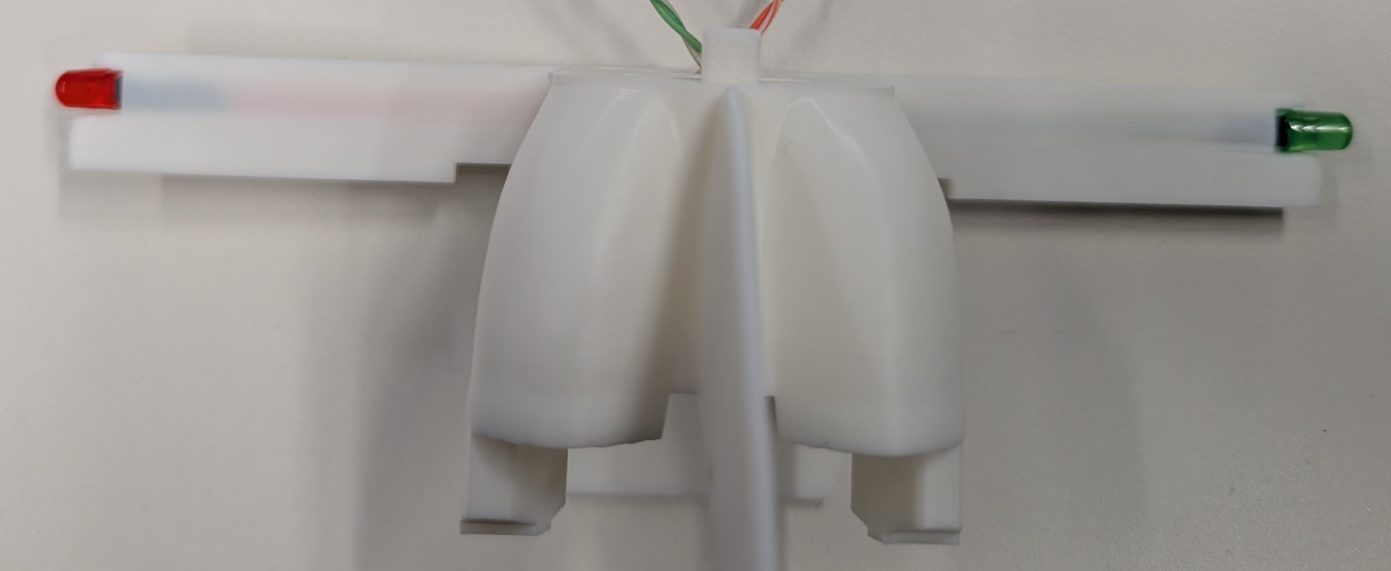

Montage der Navigationslichter​

  • Zuordnung: Die rote LED am linken Flügelende und die grüne LED am rechten Flügelende einsetzen.

  • Kabelführung: Die Anschlusskabel vorsichtig nach innen durchziehen.

  • Fixierung: Leicht gegen die LEDs drücken, bis sie sauber und bündig am 3D-Druckteil anliegen (siehe Foto unten).

    Navigationslicht Polarität

✨ 2.Crimpen​

  • Crimpen: Die Kabelenden präzise mit den weiblichen Crimp-Kontakten versehen.
  • Unterstützung: Bei Fragen zum Handgriff oder für Hilfestellungen direkt auf das Betreuungsteam zukommen.
Navigationslicht Polarität

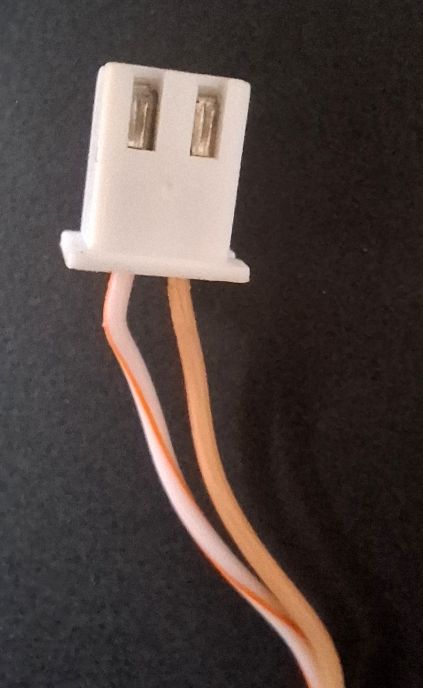

  • Polaritäts-Check: Beim Einsetzen in das Steckergehäuse zwingend auf die korrekte Pin-Belegung achten.

  • Ausrichtung: Das farbige Kabel muss sich auf der rechten Seite befinden, wenn die Metallkontakte des Steckers nach oben zeigen.

    Navigationslicht Polarität

🌟 3. Servos​

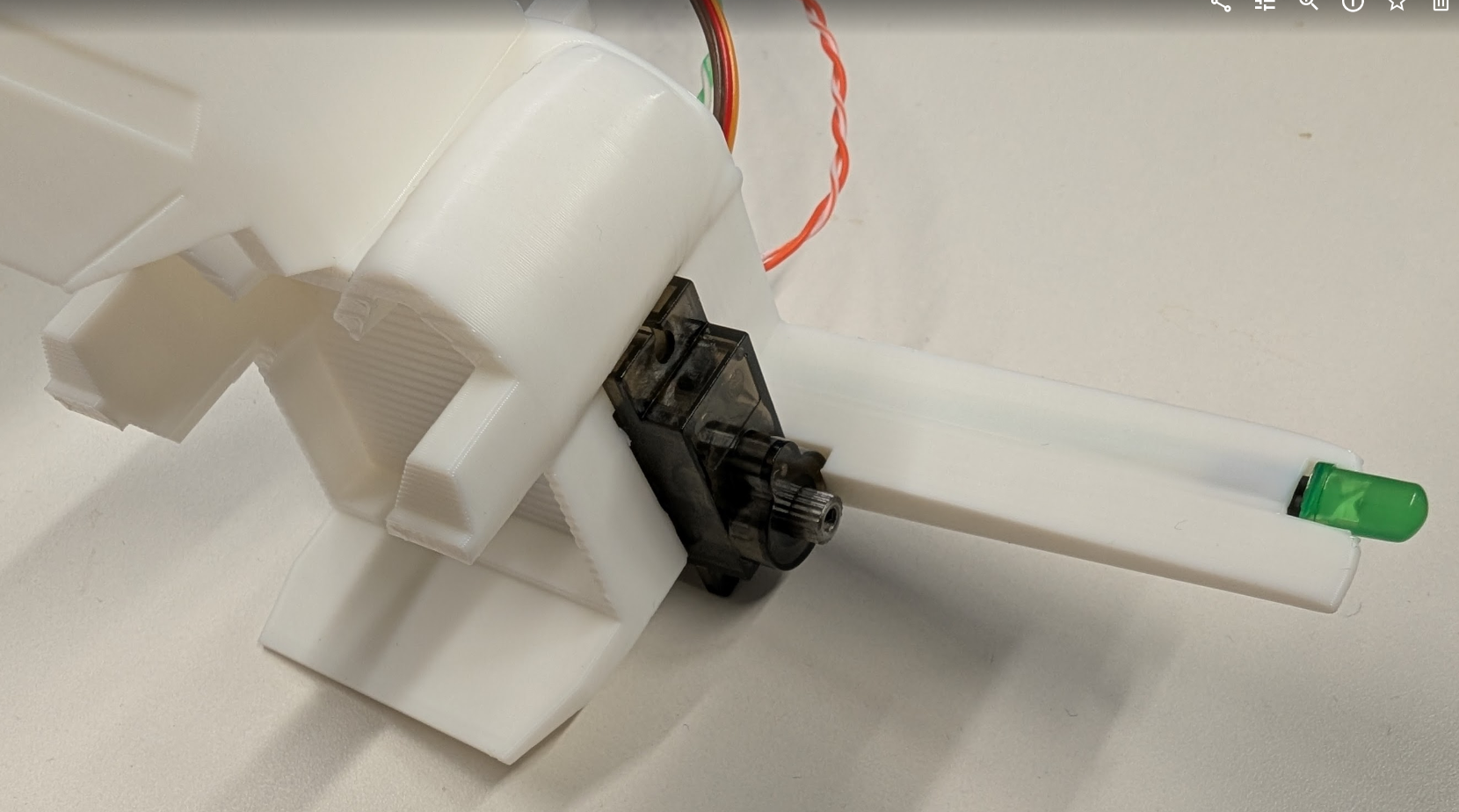

  • Positionierung: Beide Servomotoren in die dafür vorgesehenen Aussparungen im Heckteil einsetzen. Die Zuordnung der beiden Motoren ist dabei egal.
  • Ausrichtung: Zwingend darauf achten, dass die Servonabe (der drehbare Zahnkranz) nach unten zeigt. Dort wird im späteren Verlauf das Elevon aufgesteckt.
Navigationslicht Polarität

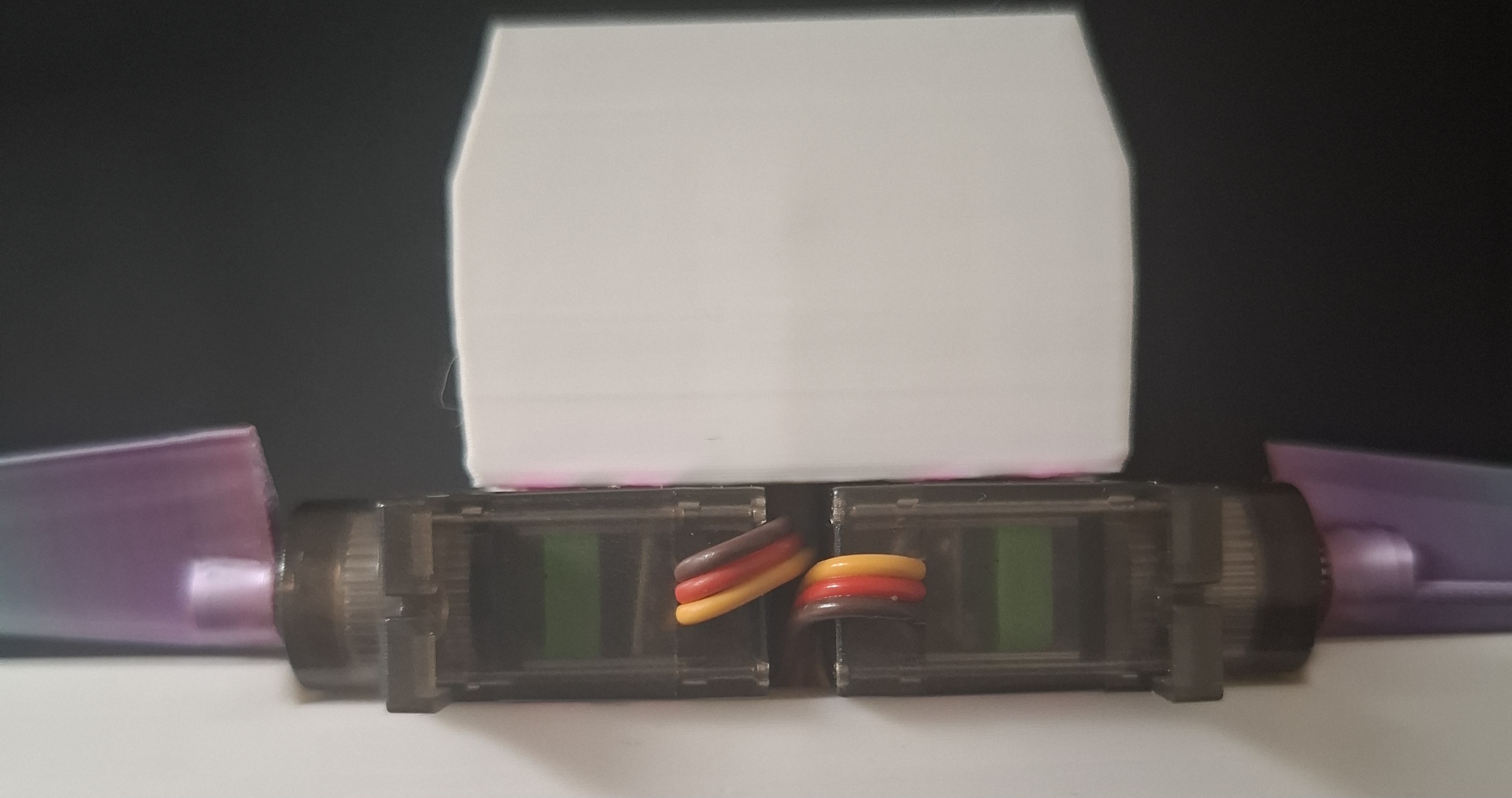

  • Kabelverlegung: Die Servokabel flach, sauber und ordentlich in die integrierten Kabelkanäle einlegen.
  • Fixierung: Die Kabel hierfür eng und flach an das Gehäuse des Servomotors anschmiegen (Hinweis: Die Abbildung zeigt die Unterseite des Shuttles).
Navigationslicht Polarität
